Анализатор качества сигнала-R MP1900A
Серия Anritsu Signal Quality Analyzer-R MP1900A — это высокопроизводительный BERT с 8 слотами для модулей, таких как PPG, ED и генератор джиттера / шума, для расширения приложений измерения, поддерживающих анализ целостности сигнала все более быстрых устройств.
Контакты
Брошюры
Чтобы справиться с увеличением трафика данных, вызванным повсеместной популярностью смартфонов и мобильных терминалов, сетевые интерфейсы центров обработки данных переводятся на более быстрые стандарты 200 GbE / 400 GbE / 800 GbE, в то время как для межсоединений коммуникационного оборудования используется PCI Express Gen5, поддерживающий более быстрые скорости 32 Гбит / с; также внедряются многоканальные технологии.

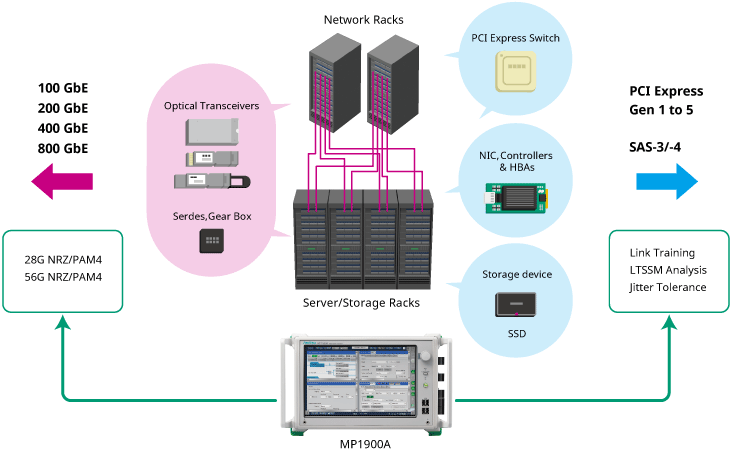

Серия Anritsu Signal Quality Analyzer-R MP1900A - это высокопроизводительный BERT с 8 слотами для модулей, таких как PPG, ED и генератор джиттера / шума, для расширения приложений измерения, поддерживающих анализ целостности сигнала все более быстрых устройств. В дополнение к функциям измерения физического уровня для широкополосных сетевых интерфейсов, многофункциональное устройство MP1900A поддерживает измерения интерфейса на шине PCI Express и т. Д.
Целевые приложения
100 GbE / 200 GbE / 400 GbE / 800 GbE, CEI-25G / 28G / 56G / 112G, InfiniBand EDR / HDR, Fibre Channel, PCI Express Gen1 / 2/3/4/5, Thunderbolt 1/2/3 , USB3.2 / 4, тип C, SAS-3 / -4, DP1.4, оптический модуль, SERDES, AOC, высокоскоростное соединение
| Пункт | Технические характеристики |
|---|---|
| ЖК-дисплей | 12,1 дюйма, WXGA, 1280 x 800 |
| Удаленный интерфейс | GPIB, LAN |
| Слоты для модулей | 8 |
| Внешний периферийный интерфейс | USB x6, VGA x1, HDMI x1 |
| ТЫ | Windows встроенный стандарт 7 |
| Мощность | 100V(ac) to 120V(ac)/200V(ac) to 240 V(ac) 50 Hz to60 Hz |
| Потребляемая мощность | 1350 ВА макс. |
| Размеры / Масса | 340 (Ш) x 222,5 (В) x 451 (Г) мм / 20 кг макс. (без модулей) |
| Пункт | Технические характеристики |
|---|---|
| Кол-во каналов | 2 |
| Вносимая потеря | -3 дБ |
| CMI | От 0,1 ГГц до 1 ГГц / от 1 ГГц до 6 ГГц |
| DMI | От 2 ГГц до 10 ГГц |
| Белый шум | От 10 МГц до 10 ГГц |
| Крест-фактор | > 5 |
| Пункт | Технические характеристики |
|---|---|
| Скорость работы (PAM4 / NRZ) | От 2,4 Гбод до 32,1 / 58,2 / 64,2 Гбод (выбор опции) |
| Кол-во каналов | 1 |
| Выходная амплитуда | От 70 мВпик до 800 мВпик ( односторонний ) от 140 мВпик до 1600 мВпик (дифференциальный) |
| Компенсировать | -2 V to +3.3 V |
| Акцент | 4 Tap, от -20 до +20 дБ |
| Эмулятор канала | Генерирует сигнал с вносимыми потерями и имитирует форму сигнала с исправленными вносимыми потерями. Устанавливается путем загрузки файла S-параметров (S2 P, S4 P) |
| их | Имитирует форму волны генерации ISI. Устанавливается с использованием потерь (от –8,00 до 8,00 дБ) на частоте Найквиста, указанной CEI. Используется в сочетании с канальной платой, например J1800A / J1758A (дополнительные аксессуары) или шумовым модулем MU195050A |
| Независимо регулируемый PAM4 3 глаза | От 20 до 50% (уровень 0/3 амплитуды PAM4 = 100%) |
| Паттерн PAM4 | SSPRQ, PRBS13Q, PRBS31Q, RS-FEC и т. Д. |
| Добавление ошибки шаблона PAM4 | Ошибка MSB, Ошибка LSB, Ошибка LSB и MSB, Ошибка символа RS-FEC |
| Tr / Tf (от 20 до 80%) | 8,5 пс (тип., NRZ) |
| Случайный джиттер | 170 fs rms (typ., NRZ) |
| I/O Connector | V (f) |
| Пункт | Технические характеристики |
|---|---|
| Операционные ставки (PAM / NRZ) | От 2,4 до 32,1 Гбод или 58,2 (PAM4) / 64,2 (NRZ) Гбод (выбор опции) |
| Кол-во каналов | 1 |
| Входная амплитуда | NRZ: ≤32,1G: от 0,05 до 1,0 В (размах); > 32,1 Гбит / с: от 0,1 до 1,0 Впик-пик PAM4: ≤32,1 Гбит / с: от 0,3 до 1,0 Впик-пик; > 32,1 Гбит / с: от 0,4 до 1,0 В (размах) |
| Входная чувствительность (высота глаз) | NRZ: 19 мВ при 26,5625 Гбод; 21 мВ при 53,125 Гбод PAM4: 23 мВ при 26,5625 Гбод; 36 мВ при 53,125 Гбод |
| Восстановление часов (опция) | От 2,4 до 32,1 Гбод; От 51 до 58,2 Гбод |
| Эквалайзер (опция) | Низкочастотный эквалайзер (≤1 ГГц, 2 дБ тип.) + DFE (1,4 дБ тип.) |
| Паттерны PAM4 | SSPRQ, PRBS13Q, PRBS31Q и т. Д. |
| Счетчик PAM4 | MSB, LSB, символ от 0 до 3 (опция) |
| Входной разъем | V (f) |
| Пункт | Технические характеристики |
|---|---|
| Битрейт операции (NRZ) | От 2,4 Гбит / с до 21 Гбит / с или 32,1 Гбит / с |
| Кол-во каналов | 1 или 2 |
| Выходная амплитуда | От 0,1 до 1,3 Впик (односторонний) от 0,2 до 2,6 Впик (дифференциальный) |
| Акцент | 10Коснитесь |
| Эмулятор канала | Нормальный ： Имитирует вносимые потери с использованием S-параметров. Обратный ： Выполняет компенсацию деактивации для вносимых потерь S-параметров. Файл S-параметров: S2P, S4P |
| их | Эмулирует выходной сигнал для ISI с использованием настройки потерь частоты Найквиста CEI-28G / 25G Поддерживает управление потерями в сочетании с дополнительной настройкой вносимых потерь платы ISI J1758A ： от 1,5 до 25 дБ, шаг 0,01 дБ, частота Найквиста От 0 до 25 дБ, шаг 0,01 дБ, частота Найквиста 1/2 |
| Tr / Tf (20% - 80%) | 12 пс (тип.) |
| Случайный джиттер | 115 фс (тип.) |
| Обучение подключению PCIe и USB | Поддерживается (MX183000A-PL021 / PL022 / PL025) |
| Выходной разъем | K (f) |
| Пункт | Технические характеристики |
|---|---|
| Битрейт операции (NRZ) | От 2,4 Гбит / с до 21 Гбит / с или 32,1 Гбит / с |
| Кол-во каналов | 1 или 2 |
| Входная амплитуда | От 0,05 Впик до 1,0 Впик (однонаправленный) от 0,1 Впик до 2,0 Впик (дифференциальный) |
| Входная чувствительность (высота глаз) | 15 мВ (высота глаза 28,1 Гбит / с) 30 мВ / глаз (28,1 Гбод, PRBS15, PAM4) |
| CTLE | Пиковая частота 14, 8, 4 ГГц Усиление от 0 до –12 дБ |
| Восстановление часов | Да, поддержка SSC |
| Обучение подключению PCIe и USB | Поддерживается (MX183000A-PL021 / PL022 / PL025) |
| Выходной разъем | K (f) |
Тестовый раствор PAM4

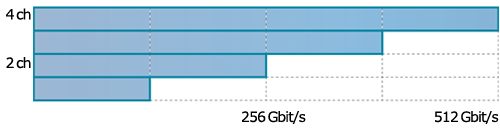

* 1: Будущая поддержка ED (более 32,1 Гбайт) * 2: При вводе напряженной формы волны PAM4 см. CEI Решение PAM4 (макс. 64 Гбод на 1 канале)  | Решение для тестирования высокоскоростной последовательной шины (PCI Express, USB, Thunderbolt)
NRZ Solution (Max. 32 Gbit/s at 1ch)  |
