Анализатор сигналов MS2691A
Анализаторы сигналов серии MS269xA — это новейшие высокопроизводительные анализаторы сигналов для коммуникационных приложений нового поколения. Базовые блоки анализатора сигналов серии MS269xA включают анализ спектра с разверткой, анализ сигналов БПФ и функцию прецизионного дигитайзера.
Контакт
Брошюры
Анализаторы сигналов серии MS269xA - это новейшие высокопроизводительные анализаторы сигналов для коммуникационных приложений нового поколения. Базовые блоки анализатора сигналов серии MS269xA включают анализ спектра с разверткой, анализ сигналов БПФ и функцию прецизионного дигитайзера. Добавьте опции для включения генератора сигналов, чтобы превратить инструмент в беспроблемное универсальное решение «подключи и работай».
Анализаторы сигналов серии MS269xA поддерживают стандартную полосу анализа 31,25 МГц, которую можно расширить до 62,5 МГц / 125 МГц с помощью дополнительного оборудования. Используя запатентованный процесс калибровки, многоточечная калибровка амплитуды и калибровка фазы обеспечивают точность уровня ± 0,5 дБ в диапазоне 6 ГГц. Ни один другой анализатор на рынке не может соответствовать этой спецификации. Эти боксы превосходны во всех отношениях - они измеряют самые широкие сигналы и, используя новейшие технологии, делают измерения быстрее, чем когда-либо прежде. Модульная архитектура гарантирует, что коробка будет расти по мере изменения требований к измерениям.
Ряд опций обеспечивает стандартный анализ модуляции, генерацию векторного сигнала, измерение BER и измерение коэффициента шума. Конечный пользователь может сконфигурировать комплексное решение, которое значительно снижает стоимость, занимаемую площадь и общее среднее время цикла (TACT) для оценки устройства.
Серия MS269xA достаточно точна для самых требовательных условий НИОКР, но при этом достаточно высока для заводского цеха! В настоящее время поддерживаемые приложения включают GSM, GPRS, EDGE, W-CDMA и WLAN IEEE 802.11a / b / g / j / n / p / ac и т. Д., LTE / LTE-Advanced (FDD / TDD), 5G.
Анализатор широкополосных сигналов БПФ (полоса анализа 31,25 МГц с опцией 62,5 МГц / 125 МГц) поддерживает высокоскоростные непрерывные измерения, включая CCDF, анализ зависимости частоты от времени, спектра и мощности от времени. Стандартная функция оцифровки позволяет захватывать формы сигналов и сразу же воспроизводить их с помощью дополнительного генератора сигналов. Расширенная опция дигитайзера добавляет возможность захвата сигналов шириной до 20 МГц на срок до 4 часов.
| Система связи | Применимое программное обеспечение |
|---|---|
| Базовый анализ цифрового сигнала | Программное обеспечение для анализа векторной модуляции |
| 5G NR (TDD) (ОБНОВЛЕНО) | Программное обеспечение для измерения нисходящей линии связи 5G NR TDD ниже 6 ГГц Программное обеспечение для измерения восходящей линии связи 5G NR TDD ниже 6 ГГц |
| LTE / LTE-Advanced (FDD) | LTE Downlink Программное обеспечение для измерения LTE-Advanced FDD Downlink Программное обеспечение для измерения LTE Uplink Программное обеспечение для измерения LTE-Advanced FDD Uplink Программное обеспечение для измерения LTE IQproducer LTE-Advanced FDD Option |
| LTE / LTE-Advanced (TDD) | LTE TDD Downlink Программное обеспечение для измерения LTE-Advanced TDD Downlink Программное обеспечение для измерения LTE TDD Uplink Программное обеспечение для измерения LTE-Advanced TDD Uplink Программное обеспечение для измерения LTE TDD IQproducer LTE-Advanced TDD Option |
Развитие GSM / EDGE W-CDMA / HSPA / HSPA | Программное обеспечение для измерения GSM / EDGE Программное обеспечение для измерения EDGE Evolution Программное обеспечение для измерения в нисходящем канале W-CDMA / HSPA Программное обеспечение для измерения восходящего канала W-CDMA / HSPA HSDPA / HSUPA IQproducer |
| W-CDMA BTS | Программное обеспечение для измерения W-CDMA BS |
| CDMA2000 / 1xEV-DO | Программное обеспечение EV-DO для измерения в прямом канале Все функции измерения Программное обеспечение для измерения прямого канала CDMA2000 Все функции измерения |
| TD-SCDMA | Программное обеспечение для измерения TD-SCDMA |
| БЕСПРОВОДНОЙ ДОСТУП В ИНТЕРНЕТ | Программное обеспечение для измерений WLAN (802.11) 802.11ac (160 МГц) Программное обеспечение для измерений WLAN IQproducer 802.11ac (80 МГц) Опция |
| Тип TDMA (PHS, ETC / DSRC, Digital LMR и т. Д.) | TDMA IQproducer |
| ETC / DSRC | Программное обеспечение для измерений ETC / DSRC |
| Составные формы сигналов для опции генератора сигналов | Multi-Carrier IQproducer |
| Варианты оборудования | Замечания |
|---|---|
| Рубидиевый эталонный осциллятор | Скорость старения ± 1 × 10-10 / месяц |
| Оборудование для широкополосного анализа | Расширяет полосу анализа до 125 МГц |
| Расширение полосы пропускания анализа | Расширяет полосу анализа до 62,5 МГц / 125 МГц |
| Предусилитель 6 ГГц | От 100 кГц до 6 ГГц |
| Векторный генератор сигналов | От 125 МГц до 6 ГГц |
| Расширение нижнего предела преселектора до 3 ГГц | Расширяет нижний предел предварительного селектора до 3 ГГц |
| Функция измерения коэффициента шума | Метод Y-фактора с использованием источника шума |
Сверхскоростное измерение ACLR
Усреднение - это распространенный метод получения стабильных результатов измерений при измерении отношения мощности утечки по соседнему каналу (ACLR) и ширины занимаемой полосы (OBW) с помощью анализатора спектра. Анализатор сигналов MS269xA поддерживает эти измерения на высокой скорости с помощью функции захвата.

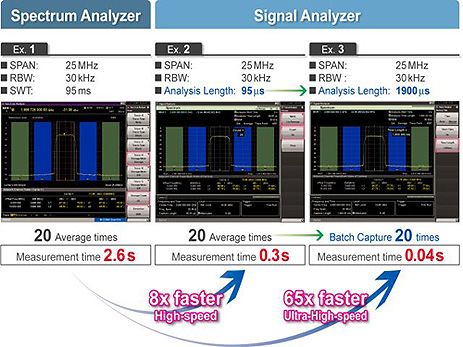

[Пример 1] - Измерение с использованием обычного анализатора спектра. Анализатору спектра требуется больше времени для измерения, поскольку он должен проверять количество раз усреднения.
[Пример 2] - Измерение с помощью анализатора сигналов
Анализатор сигналов выполняет высокоскоростные измерения даже при одинаковом количестве усреднений, собирая все внутриполосные данные за один раз. (8-кратная высокая скорость).
[Пример 3] - Измерение пакетного захвата с использованием анализатора сигналов Анализатор
сигналов выполняет сверхвысокоскоростное измерение, собирая данные один раз за время измерения, эквивалентное времени усреднения, что устраняет необходимость в усреднении. (65x сверхвысокая скорость)
* Указанное выше время измерения рассчитано из времени, необходимого для 100 измерений.

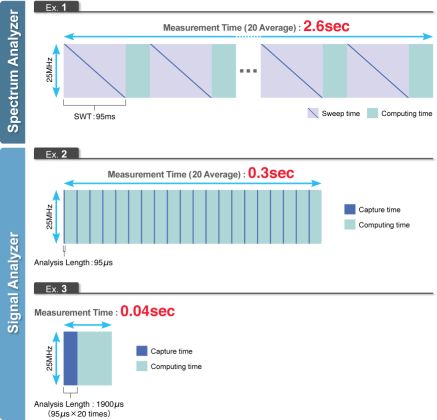

Принцип измерения показан на изображении ниже.
Функция анализатора сигналов сокращает время измерения с 2,6 до 0,04 с (в 65 раз быстрее) по сравнению с использованием обычного анализатора спектра.
Когда время развертки анализатора спектра (пример 1) составляет 95 мкс, а количество отображаемых точек равно 1001, время на каждую отображаемую точку составляет около 95 мкс. Чтобы получить примерно такую же точность для одного измерения с помощью анализатора спектра на анализаторе сигналов (пример 2), установите длительность анализа на 95 мкс. Кроме того, установите длину анализа на 1900 мкс (95 мкс x 20 раз), чтобы получить точность для 20 измерений с использованием анализатора спектра, как показано в Прим. 3.
Настройка усилителя - это кропотливая работа (настройка ‹› подтверждение), требующая подтверждения различных параметров производительности, таких как схема компенсации искажений, настройка тока и частотных характеристик. В результате тщательная настройка ACLR требует много времени.
В частности, усилители для высокопроизводительных базовых станций требуют нескольких настроек производительности. Использование MS269xA сокращает время работы в 10 раз.
