Универсальная поддержка измерений РЧ и тестирования протоколов в диапазонах FR1 (до 7,125 ГГц) и FR2 (миллиметровые волны)

Благодаря функции эмуляции базовой станции 5G одна тестовая платформа MT8000A поддерживает как диапазоны FR1 (до 7,125 ГГц), включая диапазон n41, так и диапазоны FR2 (миллиметровые волны), используемые 5G. Комбинация его с камерой OTA позволяет проводить измерения RF в миллиметровом диапазоне и тесты формирования луча с использованием соединений вызовов, указанных в 3GPP. SmartStudio NR MX800070A поддерживает различные функциональные тесты только с помощью графического интерфейса без необходимости разработки сложных сценариев, а также в сочетании с Shield Box MA8161A поддерживает функциональные тесты в диапазонах FR2.

Изображение среды тестирования RF TRx и протокола тестирования

Пример теста RF / протокола миллиметрового диапазона волн в сочетании с RF камерой

Станция тестирования радиосвязи MT8000A

Щитовая коробка MA8161A

С Shield Box MA8161A MT8000A поддерживает функциональные тесты в диапазонах FR2 (миллиметровые волны).

Гибкая платформа с использованием модульной архитектуры

Передовой дизайн с гибкостью и масштабируемостью использует модульную архитектуру. Помимо поддержки 4x4 MIMO и 8CA, реализуемых eMBB (Enhanced Mobile Broadband), он обеспечивает гибкую среду для будущих требований к тестированию 5G, включая URLLC (сверхнадежная связь с малой задержкой) и mMTC (массовая связь машинного типа).

Поддерживает существующую тестовую среду LTE

Комплексная тестовая среда обеспечивается использованием тестовой платформы Anritsu LTE, предлагающей передовые функции, основанные на многолетнем опыте компании на этом рынке. Простая настройка связанной среды для моделирования 5G и LTE NSA (не автономная) позволяет наилучшим образом использовать средства измерения, такие как тестовая среда заказчика, сценарии тестирования и т. Д.

Изображение измерительной системы 5G NR NSA с использованием измерительных ресурсов Anritsu LTE

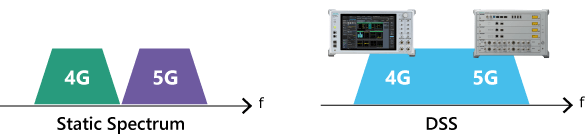

Поддерживает условие динамического разделения спектра (DSS)

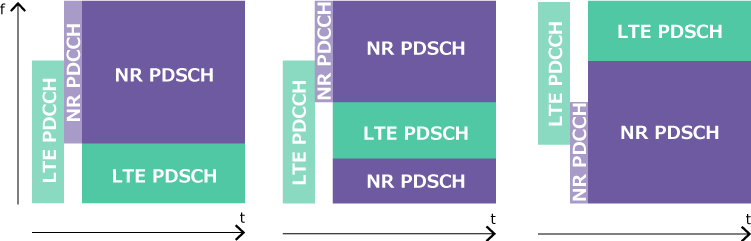

В DSS спектр распределяется планировщиком как для 4G, так и для 5G разумно, в зависимости от требований. Это гораздо более эффективное использование спектра.

MT8000A может измерять пропускную способность в DSS при нескольких условиях распределения NR / LTE.
