Тестер сигналов MD8475B

Тестер сигнализации MD8475B — это универсальный симулятор базовой станции, поддерживающий LTE, LTE-Advanced, W-CDMA / HSPA / HSPA Evolution / DC-HSDPA, GSM / GPRS / EGPRS и TD-SCDMA / TD-HSPA. Он поддерживает тесты обслуживания, VoLTE и обработки вызовов для многомодовых LTE-смартфонов и мобильных телефонов с отличной экономичностью.

Контакт

Брошюры

Тестер сигнализации MD8475B - это универсальный симулятор базовой станции, поддерживающий LTE, LTE-Advanced, W-CDMA / HSPA / HSPA Evolution / DC-HSDPA, GSM / GPRS / EGPRS и TD-SCDMA / TD-HSPA. Он поддерживает тесты обслуживания, VoLTE и обработки вызовов для многомодовых LTE-смартфонов и мобильных телефонов с отличной экономичностью.

Кроме того, тесты для оценки производительности IP со скоростью 1 Гбит / с упрощаются благодаря встроенному генератору трафика с универсальной поддержкой технологий LTE-Advanced 3CA / 4CA.

Простые настройки
графического интерфейса пользователя исключают создание сложных тестовых примеров Использование программного обеспечения SmartStudio MX847570B на основе графического интерфейса пользователя с имитатором базовой станции MD8475B упрощает настройку среды тестирования смартфона. Различные параметры, такие как изменение частоты, состояние управления и т. Д., Устанавливаются в графическом интерфейсе пользователя для запуска тестов в одно касание, включая квазинормальные тесты, которые не могут быть легко запущены в действующих сетях. Устранение необходимости создавать тестовые примеры или понимать протоколы сигнализации позволяет сосредоточиться на тестировании функций и производительности смартфона.		 MD8475A_Screen01-3

Поддерживает универсальные тесты беспроводных устройств.
На этапе общей проверки мобильных устройств поддерживается полный набор тестовых сред, таких как макс. тесты производительности, стресс-тесты и тесты потребления батареи терминалов LTE, а также тесты CS Fallback, тесты надежности и стабильности соединения при передаче, тесты связи при низкой мощности РЧ, разгрузка из LTE в тесты WLAN и проверка услуг с использованием нескольких LTE. PDN и SMS в многоячеечной среде * .

Кроме того, время, необходимое для настройки тестовой среды, значительно сокращается за счет простого в использовании программного обеспечения SmartStudio на основе графического интерфейса пользователя, а также поставляемых тестовых последовательностей для автоматического удаленного управления графическим интерфейсом пользователя.

md8475a-icon01 Проверяет правильность мобильного хэндовера, изменяя настройки между соседними базовыми станциями.

MD8475A_Icon04 Имитирует различные среды использования для измерения срока службы батареи.

MD8475A_Icon02 Имитирует экстренные уведомления, такие как раннее предупреждение о землетрясении, которые сложно протестировать в действующих сетях.

MD8475A_Icon05 Оценивает пропускную способность путем изменения настроек базовой станции и имитирует встроенный SIP-сервер.

MD8475A_Icon03 Тестирует как базовые мобильные вызовы, так и вызовы Voice over LTE (VoLTE).

MD8475A_Icon06 Имитирует сервер политики и выделенный шлюз для распределения трафика по WLAN.

Автоматизированное непрерывное тестирование с помощью
SmartStudio Программное обеспечение SmartStudio Manager MX847503A предназначено для автоматического и непрерывного редактирования тестовых последовательностей и выполнения созданных тестовых последовательностей. Это программное обеспечение автоматизирует ручное тестирование с помощью программного обеспечения SmartStudio MX847570B. Автоматическая оценка без участия оператора повышает эффективность. Кроме того, вместе с результатами непрерывного тестирования можно сообщать об оценках «прошел / не прошел».
В частности, MD8475B поддерживает полностью автоматизированные тесты для всех сетей даже при тестировании 20-полосного терминала LTE с использованием типов диапазонов первичной соты, а для типов полос вторичной соты 1/2 требуется в общей сложности 8000 комбинаций полос для тестов 3CA.

Экран редактирования тестовой последовательности

Экран редактирования тестовой последовательности		 Экран непрерывного выполнения тестовой последовательности

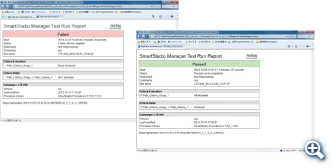

Экран непрерывного выполнения тестовой последовательности		 Отображение результатов непрерывного выполнения тестовой последовательности

Отображение результатов непрерывного выполнения тестовой последовательности
*: Некоторые опции могут потребоваться в зависимости от конфигурации системы. Брошюра о
тестовых последовательностях (SmartStudio Manager)

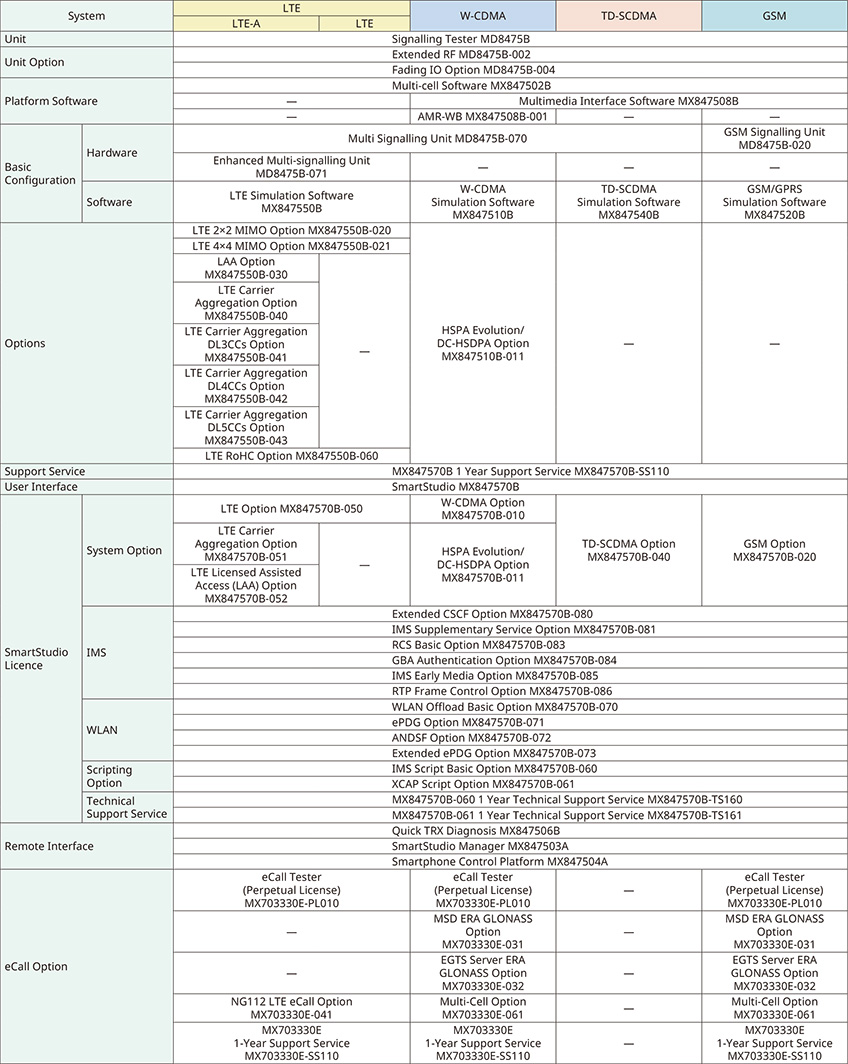

Конфигурация системы SmartStudio
Конфигурация системы SmartStudio

  • Универсальная поддержка LTE-Advanced 3CA / 4CA / 5CA с использованием до восьми портов TX и четырех портов RX RF (макс. 6 ГГц)
  • Эффективная среда тестирования производительности с использованием встроенного генератора трафика для передачи IP-данных со скоростью 2 Гбит / с *
  • Встроенный радиочастотный интерфейс для простой настройки подключения
  • Поддерживает многорежимные терминалы
    LTE (2x2 MIMO, 4x4 MIMO), LTE-Advanced (2CA, 3CA, 4CA, 5CA), W-CDMA / HSPA / HSPA Evolution / DC-HSDPA, GSM / GPRS / EGPRS, TD-SCDMA / TD- HSPA
  • Графический интерфейс SmartStudio поддерживает простую настройку тестовых сред и функциональных тестов.
  • Встроенная функция сервера CSCF поддерживает сервисные тесты IMS на основе графического интерфейса пользователя, такие как VoLTE.
    • Простой тестовый режим с использованием встроенного сервера CSCF
    • Режим сценария, поддерживающий сложные тестовые среды путем создания SIP-последовательностей для нерегулярных тестов и т. Д.
  • Среда оценки пропускной способности данных LTE (DL: 2 Гбит / с / UL: 150 Мбит / с)
  • Универсальный DC-HSDPA с поддержкой 43,2 Мбит / с
  • Универсальная поддержка тестовой среды с несколькими ячейками, включая повторный выбор ячейки между RAT, перенаправление, смена ячейки, откат CS
  • Поддерживает тесты разгрузки из LTE / W-CDMA в WLAN
  • Автоматизированное непрерывное круглосуточное тестирование с использованием SmartStudio Manager
    • Автоматически управляет как смартфоном Android, так и MD8475B
    • Доступно более 180 последовательностей образцов для немедленного тестирования после установки
  • Поддерживает тесты eCall / ERA-GLONASS, NG-eCall

Решения eCall / ЭРА-ГЛОНАСС: Тестер eCall MX703330E

Решение для тестирования eCall

■ Обзор

Программное обеспечение eCall Tester MX703330E работает с MD8475B для имитации PSAP службы eCall. Программное обеспечение имитирует связь eCall (связь MSD с голосовым вызовом) между IVS и PSAP при дорожно-транспортном происшествии.
Кроме того, добавление опции MSD ERA GLONASS MX703330E-031 поддерживает системные тесты ERA-GLONASS для передачи данных MSD с помощью SMS.

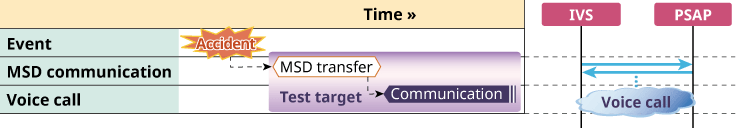

Обзор тестера eCall
eCall: автоматическая система экстренного вызова
IVS: бортовая система
MSD: минимальный набор данных (местонахождение, количество пассажиров и т. д.)
PSAP: пункт ответа службы общественной безопасности

■ Тестовая среда и цель

Тестовая среда и цель



■ Функции

Последовательность тестирования связи
Последовательность обмена данными между IVS и PSAP проверяется.
Отображение состояния связи
Отображается состояние связи между IVS и PSAP.
  • Статус связи eCall (вызов MSD для голосового вызова)
  • Состояние связи MSD (внутриполосный модем)
Отображение и сохранение результатов теста
Результат выполнения eCall отображается на экране и сохраняется в файл.
  • Последовательность внутриполосного модема
  • Данные декодирования MSD
Сравнить данные декодирования MSD
Установленные ожидаемые эталонные данные MSD сравниваются с полученными данными MSD, и результаты отображаются.

■ Пользовательский интерфейс

Пользовательский интерфейс eCall Tester
