АНАЛИЗАТОР СПЕКТРА MS2090A
Портативный анализатор спектра обеспечивает максимальное непрерывное покрытие частот и полосу пропускания для анализа спектра в режиме реального времени до 110 МГц для работы с текущими и новыми приложениями.
Контакты
Брошюры
Диапазон частот: от 9 кГц до 9/14/20 / 26,5 / 32 / 43,5 / 54 ГГц
Анализатор спектра в реальном времени Field Master Pro MS2090A от Anritsu обеспечивает производительность, ранее недоступную для компактного портативного прибора. Field Master Pro MS2090A с непрерывным диапазоном частот от 9 кГц до 54 ГГц специально разработан для решения задач тестирования полного спектра других используемых сегодня беспроводных технологий, включая: 5G, LTE, беспроводную транзитную связь, аэрокосмическую / оборонную промышленность, спутниковую связь. системы и радар.
Field Master Pro MS2090A обеспечивает высочайшие уровни РЧ-характеристик, доступные для портативного анализатора спектра с сенсорным экраном, с отображаемым средним уровнем шума (DANL) -164 дБм и уровнем пересечения третьего порядка (TOI) +20 дБм (типовое значение). Это делает такие измерения, как очистка спектра, выравнивание радиосигналов, гармоник и искажений, даже более точными, чем это было возможно ранее. Для измерений модуляции в цифровых системах полоса модуляции 100 МГц в сочетании с лучшими в своем классе характеристиками фазового шума максимизирует точность измерения, а типичная погрешность амплитуды ± 0,5 дБ обеспечивает уверенность при тестировании мощности передатчика и паразитных излучений.
Все версии обладают повышенной прочностью для использования в полевых условиях и обладают широким набором функций, ускоряющих и упрощающих измерения, а также повышающих удобство использования. Полосы RTSA от 22 МГц (стандарт) до 110 МГц (дополнительно) обеспечивают возможность мониторинга помех от сотовой связи до полного анализа сигнала диапазона ISM. Помимо того, что все версии представляют собой анализатор спектра с разверткой и полной полосой обзора, все версии включают дисплей спектрограммы, который помогает контролировать ВЧ-спектр на предмет прерывистых или мешающих сигналов. Интегрированные измерения мощности канала и занимаемой полосы пропускания упрощают измерение и определение характеристик обычной радиопередачи. Сбор данных IQ кадров 5G позволяет собирать и сохранять данные IQ для автономной обработки на ПК с использованием стандартных инструментов анализа данных.
| Частотный диапазон | MS2090A-0709 от 9 кГц до 9 ГГц MS2090A-0714 от 9 кГц до 14 ГГц MS2090A-0720 от 9 кГц до 20 ГГц MS2090A-0726 от 9 кГц до 26,5 ГГц MS2090A-0732 от 9 кГц до 32 ГГц MS2090A-0743 от 9 кГц до 43,5 ГГц MS2090A- 0754 от 9 кГц до 54 ГГц |
| DANL (с предусилителем) | -164 дБм |
| ТЫ | +20 дБм |
| Полоса анализа | 100 МГц |
| Демодуляция | 5GNR, LTE FDD, RF и качество модуляции плюс анализ сигнала SSB |
| Диапазон амплитуд | DANL до +30 дБм |
| Фазовый шум на частоте 1 ГГц | -110 дБн / Гц при отстройке 100 кГц (типовая) |
| Полоса разрешения (RBW) | От 1 Гц до 10 МГц |
| Входной КСВ | 1.5 |
| Точность амплитуды | <14 ГГц ± 1,3 дБ (типично ± 0,5 дБ) |
| Полоса пропускания RTSA | 22, 55, 110 МГц (зависит от опции) |
Обеспечивая высочайший уровень производительности, доступный в портативном анализаторе радиочастотного спектра, прибор Field Master Pro MS2090A дает инженерам и техническим специалистам непревзойденную точность измерений, ранее доступную только для настольных приборов.
| Опция | Описание |
| MS2090A-0709 | От 9 кГц до 9 ГГц |
| MS2090A-0714 | От 9 кГц до 14 ГГц |
| MS2090A-0720 | От 9 кГц до 20 ГГц |
| MS2090A-0726 | От 9 кГц до 26,5 ГГц |
| MS2090A-0732 | От 9 кГц до 32 ГГц |
| MS2090A-0743 | От 9 кГц до 43,5 ГГц |
| MS2090A-0754 | От 9 кГц до 54 ГГц |
| MS2090A-0006 | Убрать Wi-Fi и Bluetooth |
| MS2090A-0024 | Искатель помех |
| MS2090A-0090 | Закрытая развертка |
| MS2090A-0031 | Приемник GPS (требуется антенна GPS, продается отдельно) |
| MS2090A-0089 | Выход ПЧ с нулевой полосой обзора |
| MS2090A-0103 | Полоса анализа 50 МГц |
| MS2090A-0104 | Полоса анализа 100 МГц |
| MS2090A-0124 | Захват формы волны IQ |
| MS2090A-0125 | Потоковая передача сигналов IQ (требуется опция 124) |
| MS2090A-0126 | Захват формы волны IQ (без экспортного контроля) |
| MS2090A-0127 | IQ Waveform Streaming (без экспортного контроля, требуется опция 126) |
| MS2090A-0128 | Включен векторный анализ сигналов (требуется опция 124 или 126) |
| MS2090A-0199 | Анализатор спектра в реальном времени |
| MS2090A-0400 | Vision Monitor включен |
| MS2090A-0407 | Высокоскоростной сканер портов |
| MS2090A-0421 | Анализатор импульсов |
| MS2090A-0444 | Измерение ЭДС (режим SPA, частотно-селективный; требуется изотропная антенна Anritsu) |
| MS2090A-0445 | Включен измеритель ЭДС (широкополосные измерения ЭДС в диапазоне от 20 МГц до 40 ГГц с помощью изотропного зонда ЭДС 2000-1985-R) |
| MS2090A-0883 | Измерения LTE FDD (требуется опция 31) |
| MS2090A-0888 | Измерения в нисходящем канале 5G NR (требуется опция 31) |
| MS2090A-xxxx-097 | Аккредитованная калибровка по ISO17025 и ANSI / NCSL Z540-1 (xxxx - номер варианта частоты) |
| MS2090A-xxxx-098 | Стандартная калибровка по ISO17025 и ANSI / NCSL Z540-1 (xxxx - номер варианта частоты) |
| MS2090A-xxxx-099 | Калибровка премиум-класса в соответствии с ISO17025 и ANSI / NCSL Z540-1 плюс данные испытаний (xxxx - номер варианта частоты) |
Преобразователь данных IQ MA25424A требуется для потоковой передачи данных из анализатора спектра Field Master Pro MS2090A в систему записи и воспроизведения RF Bird IQC5000B.

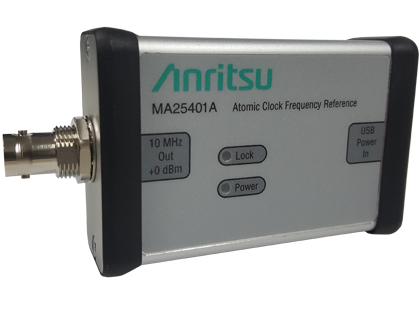

Обладая чрезвычайно низким энергопотреблением <200 мВт, MA25401A обеспечивает точность и стабильность опорной частоты атомных часов для портативных устройств Anritsu. Эталон частоты атомных часов MA25401A имеет кратковременную стабильность (отклонение Аллана) 3,0e–10 при t = 1 с, типичное долговременное старение <9e–10 в месяц и максимальное изменение частоты ±5e–10 в течение диапазон рабочих температур от –10 °C до 55 °C. Выход MA25401A 10 МГц может использоваться для синхронизации внутренней опорной частоты с внешним эталонным тактовым генератором с точностью до 5 частей на миллион. Для питания используется интерфейс USB C.
