Мастер сети Pro MT1000A
MT1000A — это многофункциональный тестер, который можно настроить с помощью множества функций тестирования транспорта и модулей OTDR, чтобы убедиться, что у вас есть инструменты, которые вам нужны сегодня, а также возможность расширения для будущих технологий — все они могут быть обновлены на месте.
Контакты
Брошюры
Оптическое волокно I&M
Компактный и простой в использовании Anritsu MT1000A с питанием от батареек предоставляет все необходимое для установки и обслуживания сетей связи в прочном портативном корпусе. Этот легкий инструмент упрощает сложную задачу сбора и интерпретации данных с помощью простого в использовании графического интерфейса пользователя и ясных сводок, позволяющих пользователям любого уровня квалификации использовать инструмент в полной мере.
MT1000A - это многофункциональный тестер, который можно настроить с помощью множества функций тестирования транспорта и модулей OTDR, чтобы убедиться, что у вас есть инструменты, которые вам нужны сегодня, а также возможность расширения для будущих технологий - все они могут быть обновлены на месте.
Установка транспортного оборудования и эксплуатационные испытания
Транспортный модуль MT1000A обеспечивает надежную проверку клиентских сервисов Ethernet / IP с использованием признанных в отрасли приложений для эталонного тестирования, управляемых органами стандартов IEEE, MEF и ITU-T, в интуитивно понятном, простом в использовании графическом интерфейсе. Он поддерживает как электрические, так и оптические стандартные отраслевые интерфейсы Ethernet / IP от 10 Мбит / с до 100 Гбит / с на масштабируемой платформе, настроенной в соответствии с требованиями вашей сети. Network Master может генерировать, отслеживать, захватывать и сообщать о различных клиентских услугах Ethernet / IP, включая услуги передачи голоса, данных и видео. Также поддерживаются пакетный транспорт Ethernet, IP, MPLS и PBB-TE, а также транспорт на основе каналов. Network Master позволяет вам обеспечить уверенность в производительности клиентских услуг Ethernet / IP по мере роста и развития вашей сети в соответствии с требованиями вашего бизнеса.
Установка мобильной базовой станции и антенны
Универсальный портативный тестер с отличными возможностями расширения и работоспособности для тестов 10 / 100G, OTDR и CPRI
Универсальная конструкция поддерживает измерения пропускной способности и задержки интерфейса базовых станций 5G eCPRI / RoE, а также тесты синхронизации времени с высокой точностью.
* Доступно для сертифицированных стран и регионов, включая США, Канаду, Японию и все страны ЕС.
Функции
Описание
| Новое определение транспортного тестирования | |
| Современные сети связи становятся все более и более сложными по мере того, как ведущие сетевые операторы устанавливают новые технологии, такие как OTN, MPLS-TP и Ethernet в своих городских и транспортных сетях мобильной связи, а также eCPRI / IEEE1914.3 / CPRI UPDATED / OBSAI в сетях мобильной связи. В некоторых случаях операторы также должны поддерживать каналы Fibre Channel, сохраняя при этом в рабочем состоянии унаследованные технологии, такие как SDH / SONET и PDH / DSn. Network Master Pro MT1000A переопределяет направление будущих тестовых платформ, перенося эти требования к тестированию сети на портативное устройство, что делает его идеальным инструментом для полевых испытаний. |
Универсальный тестер полевого транспорта
Компактный, простой в использовании Anritsu MT1000A с батарейным питанием и транспортным модулем MU100010A / MU100011A имеет в одном удобном тестере все необходимое для установки и обслуживания сетей связи от 1,5 Мбит / с до 100 Гбит / с.
OTN-тестирование с помощью клиентских сигналов
MT1000A - это мощный и полный набор инструментов для тестирования сигналов OTN. Он поддерживает полные тесты коэффициента битовых ошибок (BER) с объемными сигналами на уровне OTN, а также тесты на всем пути к сигналам клиентов Ethernet, CPRI, Fibre Channel и SDH / SONET, отображаемым в сигнал OTN.

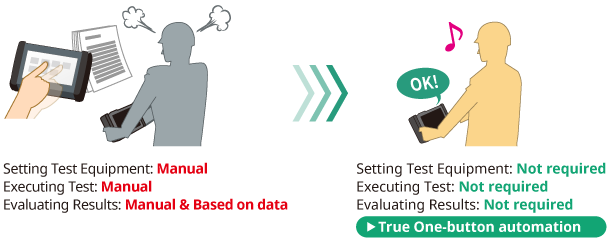

Автоматизированное тестирование снижает рабочую нагрузку на месте
MT1000A имеет встроенную функцию автоматического тестирования, устраняющую необходимость во внешнем контроллере, таком как ПК. Тестирование автоматизировано, и отчеты о тестировании создаются путем загрузки заранее предоставленных файлов сценария, содержащих процедуру тестирования и условия оценки пройден / не пройден. Щелкните здесь, чтобы узнать подробности
Легко использовать
Портативный, компактный и легкий MT1000A упрощает тестирование сети в полевых условиях. Сервисные инженеры могут считывать и интерпретировать данные из протестированной сети прямо на 9-дюймовом цветном дисплее с понятными индикациями и графическими символами. А графический интерфейс упрощает настройку и использование всего потенциала прибора.
Двойной порт по любой цене
Функции
Мобильная сеть I&M
Ядро и сеть метро Long Range I&M
FTTx и PON I&M
Описание
Установка сложных мобильных сетей
Распространение по всему миру мобильных устройств, таких как смартфоны и планшеты, использующие социальные сети, потоковое видео и т. Д., Вызывает взрывной рост объемов трафика данных. Базовые станции мобильной сети конфигурируются с использованием различных методов, но антенная радиосвязь использует оптическое волокно для соединения BBU и RRH, проходящих через общий интерфейс, называемый CPRI / OBSAI. Потребность в диагностике неисправностей оптического волокна и тестировании качества передачи возрастает по мере того, как среда мобильной сети становится все более продвинутой. Установка многоскоростного модуля 10G MU100010A / 100G MU100011A и модуля OTDR MU100020A / 21A / 22A / 23A в Network Master Pro MT1000A поддерживает комплексный поиск неисправностей оптического волокна и тесты качества транспортировки.
Используя MU100020A / 21A / 22A / 23A, поцарапанные или грязные разъемы на соединениях оптоволоконного кабеля могут быть обнаружены как места неисправности из-за чрезмерных оптических отражений, что помогает находить неисправности и устранять неисправности в мобильных оптических сетях. Кроме того, эффективность работы значительно повышается с помощью функции Fiber Visualizer, поддерживающей тестирование Easy-to-Use / Easy-to-Report.
Приложения модуля OTDR
Как правило, в зависимости от среды измерения оптического волокна, измерения OTDR требуют нескольких настроек, таких как диапазон расстояний, ширина импульса, время измерения и т. Д., Что затрудняет работу технических специалистов, которые обычно не используют OTDR. При выполнении оценки «годен / не годен» оптической схемы для отчета простой интуитивно понятный графический интерфейс является ключом к повышению эффективности работы. MU100020A / 21A / 22A / 23A подчеркивает простоту использования при использовании трех режимов измерения приложений: измерение OTDR, измерение FTTA и измерение OLTS.
Стандартные измерения OTDR
Результаты измерения OTDR отображаются в виде графика, показывающего длину оптического волокна, потери и размер отражений, а также в виде удобной для просмотра сводки результатов анализа на экране визуализатора волокна.
Пользователь может установить любое пороговое значение для каждого события. Если параметры оценки «Годен / Не годен», предписанные в техническом руководстве, установлены заранее, измеренное состояние потерь в оптическом волокне можно легко определить визуально одновременно с окончанием измерения.
Измерения FTTA
На передвижной станции FTTA обычно устанавливаются сравнительно короткие оптические волокна длиной около нескольких сотен метров. В этом типе измерительной среды измерения, выполненные разными операторами в разных условиях, обычно имеют проблемы с несогласованностью при последующей обработке данных.
При измерении FTTA условия измерения при установке оптического волокна фиксируются заранее, поэтому измерения всегда выполняются в одних и тех же условиях, кто бы ни выполнял измерения.
Как и функция измерения OTDR, каждый результат измерения может быть проанализирован на экранах Trace и Fiber Visualizer.
Строительные измерения
Измерение в режиме строительства значительно упрощается благодаря инновационному мастеру. В частности, это очень эффективная функция для пользователя, когда речь идет о конструкции из нескольких волокон. Возможность автоматически присваивать имена и сохранять трассы с помощью мастера, это позволяет настраивать именование в зависимости от направления теста, длины волны и номера волокна. Это сводит к минимуму необходимость ввода данных пользователем, особенно в кабелях с большим количеством волокон, которые требуют тестирования на нескольких длинах волн. Гарантирует отсутствие потери данных и минимизирует необходимость участия инженеров на месте.
OLTS измерения
При измерении оптического физического уровня первое базовое измерение - это измерение потерь с использованием источника света и измерителя мощности. Со встроенным источником света и измерителем мощности в стандартной комплектации MU100020A / 21A / 22A / 23A может использоваться в качестве набора для проверки оптических потерь (OLTS). Кроме того, результатами измерений можно управлять в таблице потерь для оценки соответствия / несоответствия отдельных данных на основе установленных пороговых значений.
Модуль OTDR MU100020A
| Параметры | MU100020A-020 | MU100020A-021 | MU100020A-022 |
|---|---|---|---|
| Длина волны | 1310 нм / 1550 нм ± 25 нм | ||
| Тип волокна | Single Mode Fiber (SMF) 10 µm/125 µm ITU-T G.652 | ||
| Ширина импульса | 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 нс | ||
| Динамический диапазон | 39 дБ / 37,5 дБ | 42 дБ / 41 дБ | 46 дБ / 46 дБ 25 дБ / 25 дБ (ширина импульса: 100 нс) |
| Мертвая зона (Френель) (IOR = 1.500000) | ≤80 см (тип.) | ||
| Мертвая зона ( обратное рассеяние) (IOR = 1.500000) | ≤3,8 м / 4,3 м | ||
| Параметры | MU100021A-021 | |
|---|---|---|
| Длина волны | 1310 нм / 1550 нм ± 25 нм | 850 нм / 1300 нм ± 30 нм |
| Тип волокна | Single Mode Fiber (SMF) 10 µm/125 µm ITU-T G.652 | GI волокно 62,5 мкм / 125 мкм |
| Ширина импульса | 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 нс | 850 нм: 1310 нм: |
| Динамический диапазон | 42 дБ / 41 дБ | 29 дБ / 28 дБ |
| Мертвая зона (Френель) (IOR = 1.500000) | ≤80 см (тип.) | |
| Мертвая зона ( обратное рассеяние) (IOR = 1.500000) | ≤3,8 м / 4,3 м | ≤4,0 м / 5,0 м |
| Параметры | MU100022A-022 |
|---|---|
| Длина волны | 1310 нм / 1550 нм / 1625 нм ± 25 нм |
| Тип волокна | Single Mode Fiber (SMF) 10 µm/125 µm ITU-T G.652 |
| Ширина импульса | 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 нс |
| Динамический диапазон | 46 дБ / 46 дБ / 44 дБ 25 дБ / 25 дБ / 23 дБ (ширина импульса: 100 нс) |
| Мертвая зона (Френель) (IOR = 1.500000) | ≤80 см (тип.) |
| Мертвая зона ( обратное рассеяние) (IOR = 1.500000) | ≤3,8 м / 4,3 м / 4,8 м |
| Параметры | MU100023A-021 |
|---|---|
| Длина волны | 1310 нм / 1550 нм ± 25 нм от 1645 до 1655 нм |
| Тип волокна | Single Mode Fiber (SMF) 10 µm/125 µm ITU-T G.652 |
| Ширина импульса | 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 нс |
| Динамический диапазон | 42 дБ / 41 дБ / 35 дБ |
| Мертвая зона (Френель) (IOR = 1.500000) | ≤80 см (тип.) |
| Мертвая зона ( обратное рассеяние) (IOR = 1.500000) | ≤5,0 м / 5,5 м / 6,5 м |
Комплексное тестирование OTN для городских и опорных сетей Установка и обслуживание
Carrier Ethernet Установка и устранение неисправностей
Установка и проверка мобильных транзитных сетей Установка и проверка
мобильных передних
сетей Тестирование мощных сетей хранения данных (SAN)
Быстрое и простое тестирование сетей SDH / SONET и PDH / DSn
Проверка оптических разъемов
Оптическое волокно и установка
Удаленная базовая станция с радиоголовкой Тестирование автоматизации I&M
Комплексное тестирование OTN для установки и обслуживания городских и базовых сетей
MT1000A поддерживает тестирование линий OTN на уровне сигнала клиента с помощью сигналов Ethernet, CPRI, Fibre Channel и SDH / SONET.
MT1000A также может тестировать линии OTN на линейной скорости с помощью групповых сигналов. Пользователь может выявлять проблемы на всех уровнях сигнала OTN, эффективно решая проблемы OTN, сокращая время простоя системы и сокращая операционные расходы операторов сети.
Функции тестирования OTN включают:
Установка и устранение неисправностей Carrier Ethernet
MT1000A - это комплексное решение для простого тестирования, установки и более быстрого устранения неполадок линий Ethernet до 100 Гбит / с, которое может помочь снизить эксплуатационные расходы, такие как сокращение дополнительных грузовых автомобилей, звонков в службу технической поддержки и оттока клиентов, чтобы снизить эксплуатационные расходы.
Функции тестирования Ethernet включают в себя:
Установка и проверка мобильной транспортной сети
MT1000A поддерживает тестирование и анализ синхронного Ethernet для обеих технологий синхронного Ethernet: SyncE (ITU-T G.826x) и PTP (IEEE 1588 v2). Пользователь может быстро выявлять проблемы на всех уровнях в Synchronous Ethernet, быстро решая проблемы, сокращая время простоя системы и отток клиентов, а также снижая операционные расходы операторов мобильной связи.
Функции тестирования мобильной транспортной сети включают в себя:
Установка и проверка Mobile Fronthaul
MT1000A поддерживает от кадра eCPRI / IEEE1914.3 (до 100 Гбит / с), от варианта 1 скорости интерфейса CPRI (614,4 Мбит / с) до варианта 10 (24,3302 Гбит / с) и OBSAI от 768 Мбит / с до 6,144 Гбит / с. Это гарантирует тестирование всех текущих и будущих требований. ОБНОВЛЕНО
Функции тестирования Mobile Fronthaul включают:
Тестирование мощных сетей хранения данных (SAN)
MT1000A - идеальный инструмент для развертывания Fibre Channel до 16 Гбит / с, а также поддерживает OTN, Ethernet, eCPRI / IEEE1914.3 / CPRI / OBSAI, SDH / SONET и PDH / DSn. MT1000A дает пользователю меньше оборудования для обслуживания и обучения, помогая сократить эксплуатационные расходы.
Функции тестирования Fibre Channel включают:
Быстрые и простые тесты сетей SDH / SONET и PDH / DSn
MT1000A - мощный и простой в использовании инструмент для тестирования SDH / SONET. Системы PDH / DSn могут быть протестированы напрямую или встроены в SDH / SONET. MT1000A может поддерживать новые и унаследованные технологии, оставляя пользователю меньше оборудования для обслуживания и обучения, а также сокращая операционные расходы.
Функции тестирования SDH / SONET и PDH / DSn включают:
Проверка оптического разъема
Проверка оптических разъемов и составление отчетов обеспечивают качество сети. MT1000A поддерживает проверку оптических разъемов с помощью зонда на базе USB. Это гарантирует, что оптические разъемы не имеют повреждений и загрязнений, чтобы гарантировать, что они будут обеспечивать производительность системы, требуемую современными приложениями с высокой пропускной способностью.
Функции проверки оптического разъема включают:
Оптическое волокно и установка
Компактный и простой в использовании Anritsu MT1000A с питанием от батареек предоставляет все необходимое для установки и обслуживания сетей связи в прочном портативном корпусе. Этот легкий инструмент упрощает сложную задачу сбора и интерпретации данных с помощью простого в использовании графического интерфейса пользователя и ясных сводок, позволяющих пользователям любого уровня квалификации использовать инструмент в полной мере.
MT1000A - это многофункциональный тестер, который можно настроить с помощью множества функций тестирования транспорта и модулей OTDR, чтобы убедиться, что у вас есть инструменты, которые вам нужны сегодня, а также возможность расширения для будущих технологий - все они могут быть обновлены на месте.
Базовая станция с удаленной радиоголовкой I&M
Установка базовой станции требует подтверждения установки оптического волокна и оценки качества данных с использованием реальных данных, а также окончательного отчета, подтверждающего работу. Обычно для этого требовалось несколько измерительных приборов для каждого этапа работы.
Mobile Fronthaul
Поскольку отражения от оптических разъемов имеют большое влияние на качество данных при использовании интерфейсов CPRI, в дополнение к измерению обратных потерь оптического волокна необходимо измерить BER с использованием фактических данных CPRI и проверить канал CPRI. Кроме того, данные IQ во время связи CPRI подтверждаются по мере необходимости.
Отражения оптических соединителей для транспортных сетей мобильной связи имеют большое влияние на качество данных в сетях GbE и 10GbE. Следовательно, в дополнение к проверке обратных потерь оптического волокна и качества сети Ethernet с использованием измерений BER, IEEE1588v2 также указывает необходимость испытаний временной синхронизации.
Поддерживая все эти тесты, многофункциональное устройство MT1000A повышает эффективность работы и снижает затраты на тестирование установки.
 |  |  |  |  |
| Проверка торца оптического волокна | Измерение возвратных потерь оптического кабеля | Частота ошибок измерительной цепи | Задержка измерительной цепи | Спектрограмма |
Тестирование автоматизации
